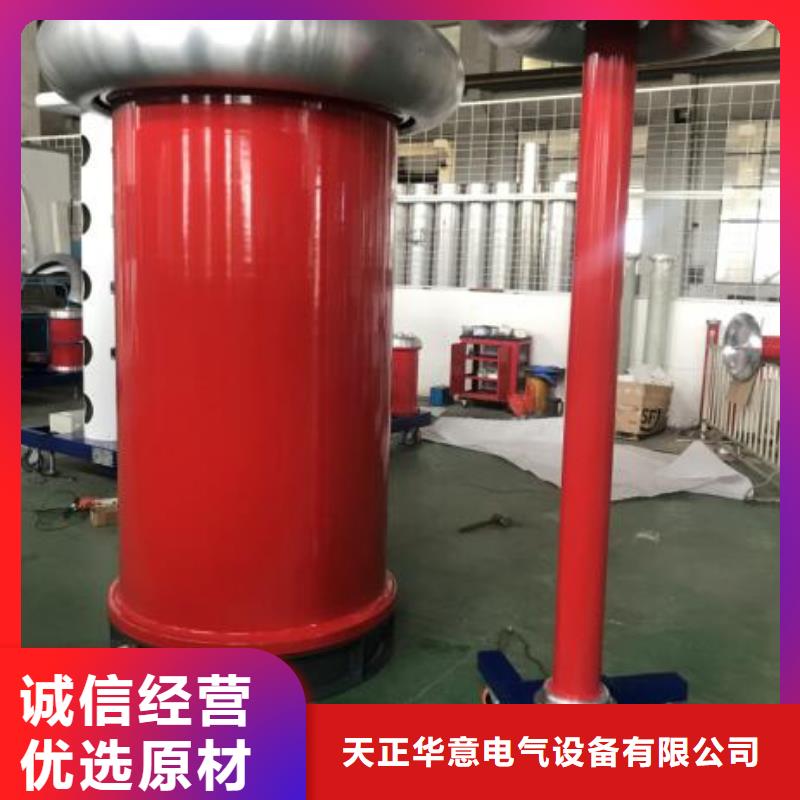

工频高压局放试验装置 采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。根据上述原理图可以看出，局部放电测试的灵敏度和准确度和整个系统密切相关，要想顺利和准确的进行局部放电测试，就必须将整个系统考滤周到，包括系统的参数选取和连接方式。另外，在现场试验时，由于是验证性试验，高压限流电阻可以省掉。三、几种典型试品的接线原理图。（1）电流互感器的局放测试接线原理图a电流互感器接线（2）电压互感器的局放测试接线原理图A．工频加压方式接线原理图B．高频加压方式接线原理图为了防止电压互感器在工频电压下产生大的励磁电流而损坏，高压电压互感器一般采取自激励的加压方式。在电压互感器的低压侧加一倍频电源，在电压互感器的高压端感应出高压来进行局部放电实验。这就是通常所说的三倍频实验。其接线原理图

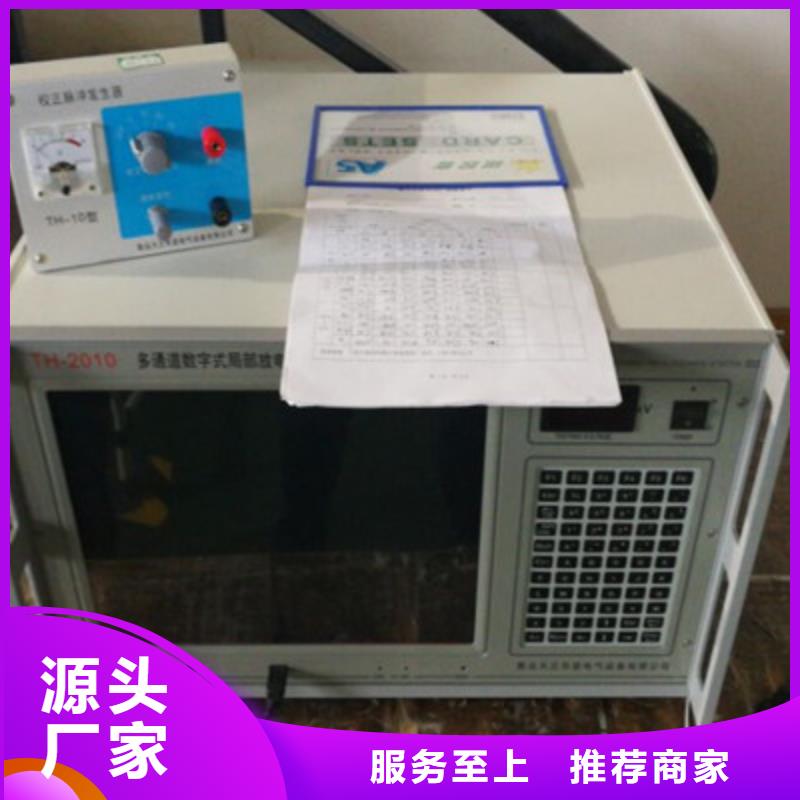

工频高压局放试验装置 局部放电测试当中应该注意的问题1、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理2各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗以防电晕，可用蛇皮管。输入单元要尽量靠近试品，而且接地要可靠，接地线用编织铜带。主机也须接地，以保证。试验回路尽可能紧凑。即高压连线尽可能短，试验回路所围面 积尽可能小。在进行110KV及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。6、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几小时，不要对试品施加超过局部放电试验电压的高电压。校正脉冲发生器后盖板，装入电池，盖好盖板。将输出红黑两个端子接上导线，红端子上的导线尽量且靠近试品的高压端，黑端导线接试品和低压端，将校正电量开关置于合适的位置，即可校正，频率可在1KHz附近调节，面板上电压表指示机内电源的情况，一般指示8V以上才能保证工作，低于8V则需调换电池。

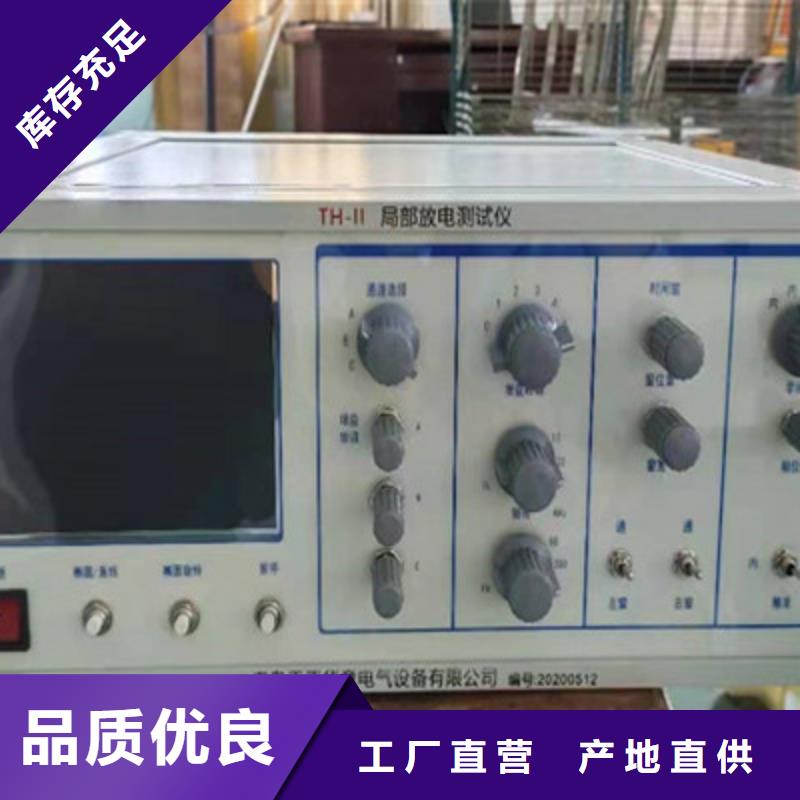

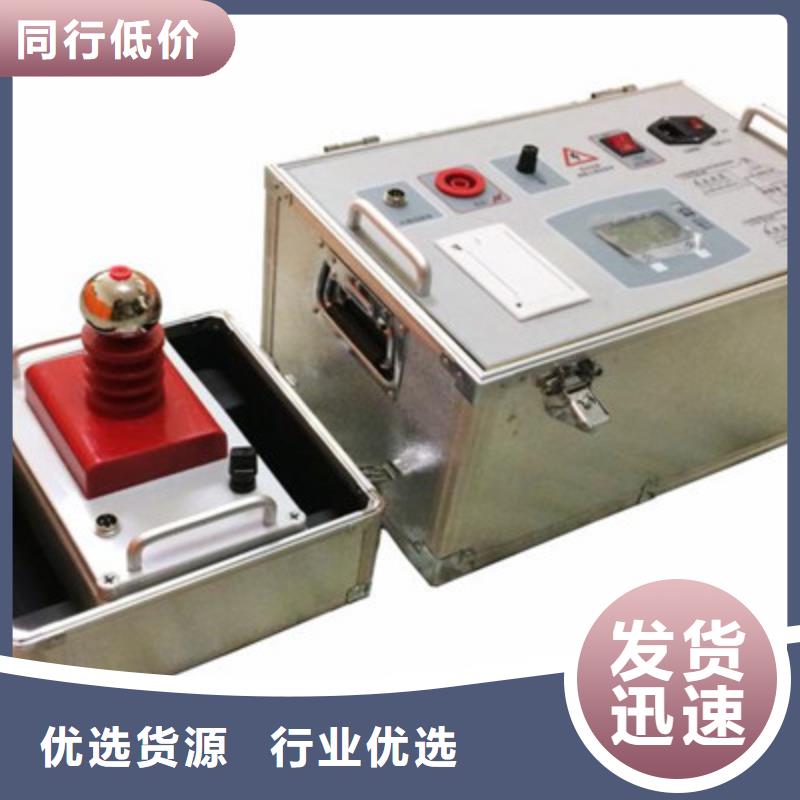

工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。
